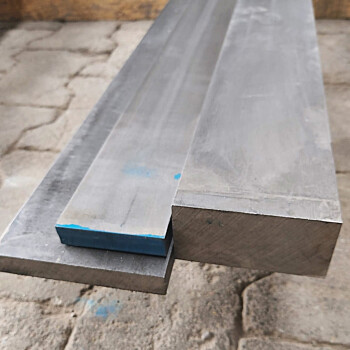

Płaskowniki stalowe ciągnione
Płaskowniki ciągnione to precyzyjne wyroby hutnicze o przekroju prostokątnym, wytwarzane metodą przeciągania na zimno półfabrykatów walcowanych przez dedykowane matryce (oczka). Proces ten pozwala na uzyskanie bardzo wąskich tolerancji wymiarowych oraz wysokiej gładkości powierzchni, całkowicie wolnej od zendry hutniczej. Dzięki zjawisku umocnienia przez zgniot, płaskowniki te charakteryzują się podwyższonymi właściwościami mechanicznymi w porównaniu do wyrobów walcowanych na gorąco, co czyni je kluczowym komponentem w budowie maszyn i precyzyjnym ślusarstwie.
Najważniejsze cechy
- Wąskie tolerancje wymiarowe (h11) – precyzyjne wykonanie szerokości i grubości umożliwia bezpośredni montaż elementów w pasowanych gniazdach maszynowych bez konieczności dodatkowej obróbki skrawaniem.
- Wysoka jakość powierzchni – gładka i czysta powierzchnia ułatwia nakładanie powłok galwanicznych (chromowanie, cynkowanie) oraz podnosi estetykę gotowych detali bez potrzeby piaskowania.
- Ostre krawędzie zewnętrzne – proces ciągnienia zapewnia wyraźne, ostre naroża i kąty proste , co jest istotne przy tworzeniu prowadnic, klinów oraz elementów bazujących.
- Zwiększona granica plastyczności – obróbka na zimno modyfikuje strukturę krystaliczną stali, zwiększając jej twardość i wytrzymałość na rozciąganie, co pozwala na stosowanie płaskowników w elementach przenoszących większe obciążenia statyczne.
Zestawienie norm i odpowiedników gatunków stali
|
Gatunek (Steel grade) |
Numer materiału (EN) |
Polska (PN) |
Rosja/Ukraina (GOST) |
Czechy (CSN) |
Wielka Brytania (BS) |
Niemcy (DIN) |
Numer WNr. |
|
S235JRC+C |
1.0122 |
St3S |
St3ps |
11 373 |
40B |
St37-2K |
1.0122 |
|
S355J2C+C |
1.0579 |
18G2A |
09G2S |
11 523 |
50D |
St52-3K |
1.0579 |
|
C45+C |
1.0503 |
45 |
45 |
12 050 |
080M46 |
C45 |
1.0503 |
|
11SMn30+C |
1.0715 |
A10X |
10Ch |
11 109 |
226M07 |
9SMn28 |
1.0715 |
Specyfikacja techniczna
- Długość: Standardowe odcinki fabryczne 3000 mm lub 6000 mm (możliwość docięcia na wymiar).
- Szerokość: Od 5 mm do 200 mm.
- Wysokość: Nie dotyczy (profil płaski).
- Grubość: Od 2 mm do 60 mm.
- Materiał: Stal niestopowa konstrukcyjna, stal do ulepszania cieplnego lub stal automatowa.
- Wykończenie: Powierzchnia jasna, gładka, wykonanie w klasie tolerancji h11 według normy EN 10278, zabezpieczona olejem antykorozyjnym.
Zastosowanie
- Budowa maszyn i urządzeń: Produkcja klinów maszynowych, wpustów, prowadnic liniowych oraz listew pozycjonujących.
- Przemysł motoryzacyjny: Elementy układów kierowniczych, wsporniki oraz komponenty oprzyrządowania silników.
- Ślusarstwo precyzyjne: Produkcja narzędzi, przyrządów pomiarowych, elementów broni oraz okuć o wysokim standardzie wykończenia.
- Architektura wnętrz i meblarstwo: Stelaże mebli biurowych, elementy dekoracyjne oraz konstrukcje typu loft wymagające idealnie gładkich krawędzi.
Dlaczego warto wybrać ten produkt w sklepie KA 4?
Płaskowniki ciągnione oferowane przez KA 4 są magazynowane w warunkach kontrolowanej wilgotności, co eliminuje ryzyko powstawania korozji nalotowej na jasnej powierzchni stali. Każda partia produktu jest dostarczana z fabrycznym zabezpieczeniem olejowym, gwarantującym czystość materiału do momentu obróbki finalnej. Dzięki ścisłej współpracy z europejskimi producentami, zapewniamy pełną powtarzalność wymiarową oraz spójność gatunkową potwierdzoną atestami, co jest kluczowe przy zrobotyzowanych procesach obróbki skrawaniem.
