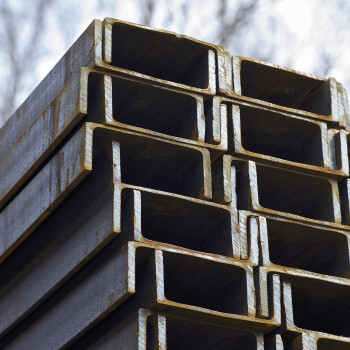

Ceowniki UPE

Ceowniki UPE

Ceowniki UPE to nowoczesne wyroby hutnicze walcowane na gorąco, stanowiące udoskonaloną alternatywę dla tradycyjnych profili UPN (UNP). Charakteryzują się równoległymi płaszczyznami wewnętrznymi półek, co upodabnia ich geometrię do dwuteowników IPE i znacząco ułatwia montaż elementów złącznych. Wyroby te są produkowane zgodnie z normą wymiarową EN 10365, oferując korzystniejszy stosunek wytrzymałości do masy niż standardowe ceowniki europejskie.

Najważniejsze cechy

1. Równoległość półek: Brak nachylenia wewnętrznych powierzchni półek eliminuje konieczność stosowania podkładek klinowych przy połączeniach śrubowych, co przyspiesza montaż i zwiększa precyzję pasowania konstrukcji.
2. Zoptymalizowany wskaźnik wytrzymałości: Dzięki cieńszemu środnikowi i szerszym półkom, profile UPE wykazują zbliżoną odporność na zginanie do profili UPN, przy jednoczesnej redukcji masy własnej o około 10-20%.
3. Kompatybilność systemowa: Wysokości ceowników UPE odpowiadają typoszeregowi dwuteowników IPE, co pozwala na tworzenie jednolitych wysokościowo konstrukcji ramowych i stropowych bez konieczności stosowania dodatkowych elementów wyrównawczych.
4. Wysoka spawalność konstrukcyjna: Zastosowanie stali o niskim równoważniku węgla (CEV) gwarantuje stabilność spoin i minimalizuje ryzyko powstawania naprężeń termicznych podczas spawania zautomatyzowanego oraz ręcznego.

Zestawienie odpowiedników stali

Specyfikacja techniczna

• Długość: 6000 mm – 12000 mm.
• Szerokość (półki): 40 mm – 110 mm.
• Wysokość (środnika): 80 mm – 400 mm.
• Grubość (środnika): 4,5 mm – 9,5 mm.
• Materiał: Stal węglowa konstrukcyjna (S235JR, S355J2).
• Wykończenie: Powierzchnia czarna, walcowana na gorąco zgodnie z EN 10025-2.
• Tolerancje wykonania: Zgodne z EN 10279.

Zastosowanie

Ceowniki UPE są wykorzystywane w zaawansowanych konstrukcjach stalowych hal przemysłowych, magazynów oraz obiektów użyteczności publicznej jako płatwie dachowe i rygle ścienne. Znajdują szerokie zastosowanie w budowie ram podwozi pojazdów ciężarowych, wagonów kolejowych oraz maszyn rolniczych, gdzie kluczowe jest obniżenie masy własnej przy zachowaniu sztywności. Stosowane są również w renowacjach starych konstrukcji stalowych jako elementy wzmacniające stropy oraz ramy konstrukcyjne dla systemów fasadowych.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

Wybór ceowników UPE w KA 4 zapewnia dostęp do materiałów o najwyższej precyzji walcowania, co przekłada się na oszczędność czasu podczas prefabrykacji konstrukcji. Wszystkie profile dostarczane są z atestami, co jest gwarancją zgodności parametrów mechanicznych i składu chemicznego z wymogami projektowymi. Dzięki rozbudowanemu parkowi maszynowemu oferujemy precyzyjne cięcie pod kątem oraz na żądaną długość, co pozwala na optymalizację logistyki i bezpośrednie przekazanie materiału do procesów montażowych.
