Trójniki
15

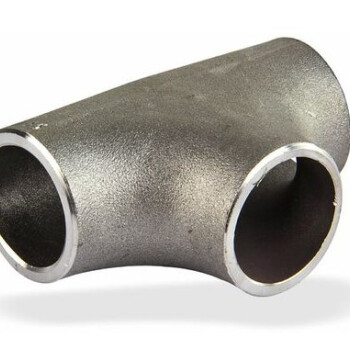

Trójniki stalowe ze stali węglowej
Trójniki ze stali węglowej to kluczowe kształtki rurociągowe przeznaczone do budowy odgałęzień w instalacjach przesyłowych. Umożliwiają one prostopadłe rozdzielenie strumienia medium lub połączenie dwóch dopływów w jeden ciąg główny. Elementy te są wykonywane metodą kucia, tłoczenia lub spawania, zachowując wysoką odporność na ciśnienie wewnętrzne oraz naprężenia mechaniczne. Konstrukcja trójników gwarantuje stabilność hydrauliczną układu i jest przystosowana do pracy w trudnych warunkach przemysłowych, w tym w instalacjach wysokociśnieniowych i ciepłowniczych.
Najważniejsze cechy
-

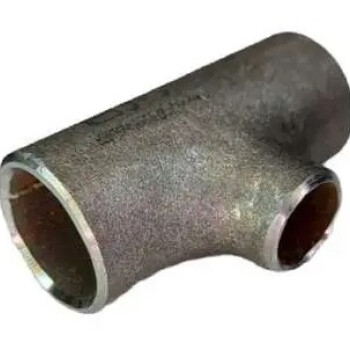

Równoprzelotowość lub redukcja: Dostępność trójników o jednakowych średnicach wszystkich króćców oraz trójników redukcyjnych pozwala na swobodne projektowanie odejść bez konieczności stosowania dodatkowych kształtek.
-
Wzmocniona strefa odejścia: Geometria trójników kutych i tłoczonych uwzględnia pogrubienie ścianek w miejscach najbardziej narażonych na koncentrację naprężeń, co zwiększa bezpieczeństwo eksploatacji.
-
Optymalny przepływ: Gładkie przejścia wewnętrzne minimalizują zjawisko turbulencji i spadków ciśnienia, co bezpośrednio wpływa na wydajność energetyczną systemów pompowych.
-
Przygotowanie do spawania: Standardowe ukosowanie krawędzi (fazowanie) umożliwia uzyskanie wysokiej jakości spoin doczołowych, co jest niezbędne w instalacjach podlegających odbiorom dozorowym.
Zestawienie norm i odpowiedników stali
| Gatunek stali (Steel grade) | Numer materiału (EN Steel number) | Polska (PN) | Rosja/Ukraina (GOST) | Czechy (CSN) | Wielka Brytania (BS) | Niemcy (DIN) | Numer WNr. |
| P235GH | 1.0345 | P235GH | 20K | 12022 | 1501-161 Gr 360 | HI | 1.0345 |
| P265GH | 1.0425 | P265GH | 22K | 12025 | 1501-161 Gr 400 | HII | 1.0425 |
| S235JR | 1.0038 | St3S | St3sp | 11375 | 40B | St37-2 | 1.0038 |
| P355NH | 1.0565 | 18G2A | 17GS | 11503 | 1501-224 Gr 490 | WStE 355 | 1.0565 |
Specyfikacja techniczna
-
Średnica zewnętrzna (D): od 21,3 mm do 1219,0 mm.
-
Grubość ścianki (T): od 2,0 mm do 50,0 mm.
-
Typy: Równoprzelotowe, redukcyjne.
-
Technologia: Bezszwowe (S) lub spawane (W) zgodnie z EN 10253.
-
Materiał: Stal węglowa konstrukcyjna, kotłowa (ciśnieniowa).
-
Wykończenie: Powierzchnia czarna, konserwowana olejem mineralnym, krawędzie maszynowo ukosowane.
Zastosowanie
-
Energetyka i ciepłownictwo: Budowa rozdzielaczy, węzłów cieplnych oraz magistral pary wodnej.
-
Instalacje gazowe: Wykonywanie odejść w rurociągach przesyłowych i stacjach redukcyjnych.
-
Przemysł petrochemiczny: Systemy rurociągów procesowych w rafineriach i zakładach chemicznych.
-
Budownictwo inżynieryjne: Konstrukcje stalowe ramowe oraz systemy odwadniania o dużych przekrojach.
-
Instalacje ppoż.: Montaż pionów i odgałęzień w wielkopowierzchniowych systemach tryskaczowych.
Dlaczego warto wybrać ten produkt w sklepie KA 4?
Trójniki stalowe oferowane przez KA 4 spełniają rygorystyczne wymagania Dyrektywy Ciśnieniowej (PED), co potwierdzają atesty 3.1 dołączane do każdej partii towaru. Nasze kształtki charakteryzują się ścisłą tolerancją wymiarową, co eliminuje błędy montażowe i przyspiesza proces spawania na placu budowy. Dzięki współpracy z renomowanymi hutami, zapewniamy produkty o jednorodnej strukturze krystalicznej, odporne na pękanie pod wpływem udarów ciśnienia i drgań instalacji. Wybierając nasze trójniki, otrzymują Państwo komponenty o zweryfikowanej jakości, gotowe do pracy w najbardziej wymagających systemach przesyłowych.
