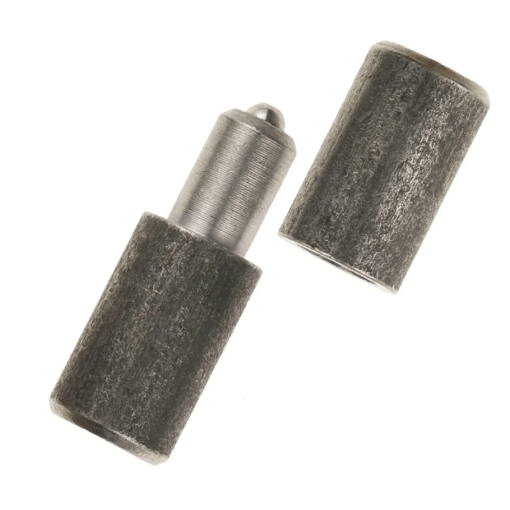

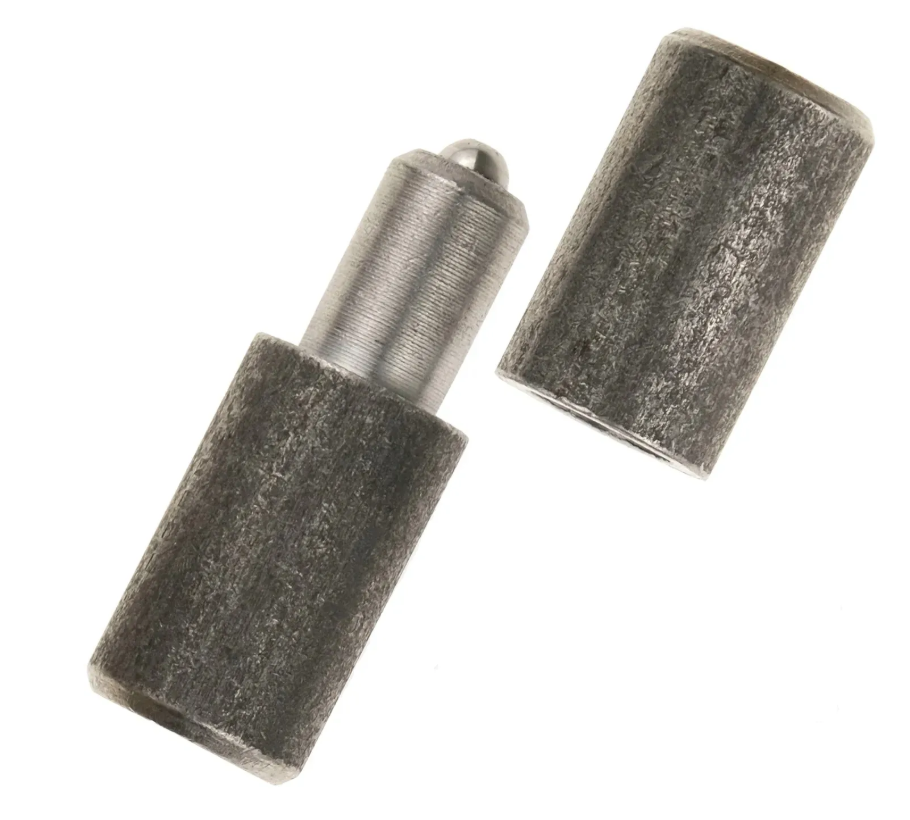

Zawias toczony Fi 16x70 mm

Zawias toczony łożyskowy 16x70 mm do bram i furtek, trzpień o10 mm, cynk ogniowy – skrzydłowe bramy ogrodzeniowe i furtki

Zawias toczony łożyskowy 16x70 mm z trzpieniem o10 mm przeznaczony do montażu skrzydłowych bram ogrodzeniowych i furtek. Element wykonany ze stali konstrukcyjnej St 37-2 z ochroną antykorozyjną w postaci powłoki cynku ogniowego 50–80 µm. Kompatybilny z profilami stalowymi zamkniętymi 60x40 mm oraz 60x60 mm. Wyposażony w zintegrowane łożysko kulkowe, umożliwia płynny obrót bramy bez luzu, nawet podczas intensywnej eksploatacji.

Najważniejsze cechy

• Zawias łożyskowy z kulkowym łożyskiem stalowym zintegrowanym w korpusie, gwarantuje obrót skrzydła do 180° przy minimalnym współczynniku tarcia (µ < 0,05)
• Trzpień montażowy o10 mm umożliwia stabilne osadzenie w słupku betonowym lub stalowym o otworze 10 mm; odporność na moment obrotowy do 500 Nm bez deformacji
• Precyzyjna obróbka CNC (tolerancja toczenia h9) zapewnia dokładne dopasowanie w profilach o średnicy 16 mm, co minimalizuje luz montażowy
• Powłoka cynkowa ogniowa 50–80 µm zapewnia odporność na korozję w warunkach zewnętrznych (test solny 500 h zgodnie z PN-EN ISO 9227)

Specyfikacja techniczna

• Długość całkowita: 70 mm
• Średnica korpusu: 16 mm
• Długość trzpienia: 17,5 mm
• Średnica trzpienia: 10 mm
• Wysokość korpusu (bez trzpienia): 52,5 mm
• Średnica wewnętrzna łożyska: 16 mm
• Materiał: Stal czarna St 37-2 (PN-EN 10025-2)
• Wykończenie: Cynkowanie ogniowe 50–80 µm (PN-EN ISO 1461)
• Typ łożyska: Jednorzędowe, kulkowe, stalowe
• Nośność: do 250 kg na zawias (przy zastosowaniu 2 sztuk na bramę)
• Masa: 0,25 kg

Zastosowanie i kompatybilność

Zawias toczony łożyskowy przeznaczony jest do montażu w zewnętrznych i wewnętrznych skrzydłowych bram ogrodzeniowych, furtkach oraz w niskonakładowych konstrukcjach przemysłowych wymagających płynnego otwarcia przy dużym obciążeniu. Produkt dedykowany do profili stalowych zamkniętych 60x40 mm lub 60x60 mm oraz do słupków betonowych lub stalowych z otworem pod trzpień 10 mm. Zalecany do furtek i bram o wysokości do 2,5 m oraz masie skrzydła nieprzekraczającej 250 kg na jeden zawias.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Spełnia branżowe wymogi wytrzymałości i odporności na korozję dzięki stalowemu łożysku kulkowemu i powłoce cynkowej ogniowej.
• Toczenie CNC w klasie h9 gwarantuje idealne dopasowanie i minimalizuje luz.
• Kompatybilny z typowymi profilami wykorzystywanymi w ogrodzeniach i konstrukcjach ślusarskich, co ułatwia szybki montaż.
• Zapewnia stabilność oraz precyzyjny ruch skrzydła nawet przy wysokiej częstotliwości użytkowania.
