Napęd WINGO 3524 INTI do bram skrzydłowych

Napęd WINGO 3524 24V do bram skrzydłowych o max. długości 3,5m i wadze 400kg

Nice Wingo 3524 to siłownik przeznaczony do automatyzacji bram dwuskrzydłowych w zastosowaniach przydomowych. Obsługuje skrzydła o długości do 3,5?m i masie do 400?kg. Pracuje na bezpiecznym napięciu 24V, co zapewnia płynną, cichą i bezpieczną pracę, również w przypadku intensywniejszego użytkowania. Wyposażony jest w funkcje łagodnego startu i zatrzymania, system wykrywania przeszkód oraz możliwość częściowego otwarcia skrzydła (funkcja furtki).

Najważniejsze cechy:

• Samohamowność — po zatrzymaniu silnika brama blokuje się mechanicznie, co eliminuje konieczność stosowania dodatkowego rygla czy zamka mechanicznego.

• Amperometryczny system wykrywania przeszkody — napęd monitoruje pobór prądu i jeśli wykryje opór/spadek/zwłokę (np. z powodu przeszkody), zatrzymuje ruch i często cofnie lub zatrzyma bramę.

• Płynne zwolnienie (soft stop) i łagodny start — przy zamykaniu/otwieraniu napęd zmniejsza prędkość na końcowym etapie, co zmniejsza szarpnięcia i hałas.

• Funkcja furtki / częściowego otwarcia — można otworzyć jedno skrzydło lub częściowo bramę, co jest wygodne np. dla przejścia pieszego.

• Fototest — przed każdym cyklem brama automatycznie sprawdza działanie fotokomórek, co podnosi bezpieczeństwo.

• Ręczne odblokowanie awaryjne — w przypadku braku zasilania możliwe jest manualne otwarcie/ zamknięcie bramy.

• Możliwość zasilania awaryjnego (akumulator) — centrala przewiduje miejsce na akumulator PS124, co pozwala na pracę napędu nawet przy braku prądu.

• Autoprogramowanie krańcówek — siłowniki / centrala mogą same zapamiętać pozycje krańcowe bramy podczas uruchamiania i ustawiania

• Obsługa wielu pilotów / rozbudowa radio — centrala MC424/MC424LR10 współpracuje z systemami pilotów FLO, FLOR, SMILO itp., aż do dużej liczby pilotów.

• Łatwa instalacja i serwis — dostęp do połączeń elektrycznych prowadzi się często od góry siłownika, ułatwiając montaż i późniejsze działania serwisowe.

• Korpus wydłużony / montaż na szerokich słupkach — konstrukcja napędu pozwala na adaptację do słupków o większym przekroju, co bywa potrzebne przy murowanych, szerokich podporach bramy.

Specyfikacja techniczna:

• Zasilanie silnika: 24V DC

• Zasilanie centrali: 230V

• Ilość cykli: 30 cykli/h

• Maks. pobór mocy: 85 W

• Stopień zabezpieczenia: IP 44

• Siła ciągu: 1500 N

• Prędkość przesuwu: 0,012 m/s

• Maks. masa skrzydła: do 400 kg

• Maks. długość skrzydła: do 3,5 m

• Temperatura pracy: -20 °C do +50 °C

• Wymiary (Sz. x W x Gł.): 920 x 98 x 95 mm

• Waga siłownika: 6 kg

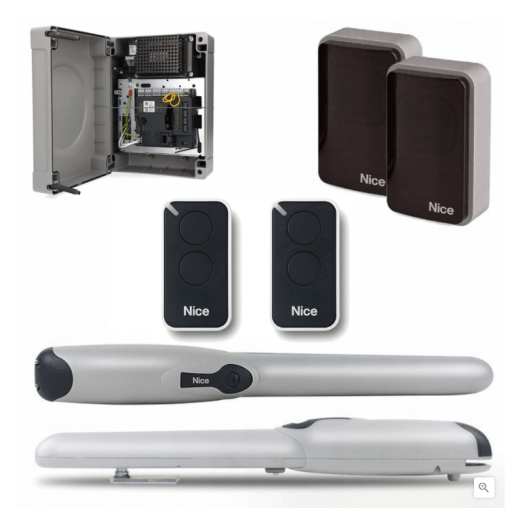

W skład zestawu wchodzą:

• 2 x siłownik NICE WINGO WG3524 z ogranicznikiem krańcowym

• 1 x centrala sterująca MC424L z obudową

• 1 x radioodbiornik z kodem dynamicznym zmiennym wbudowany na płycie głównej

• 2 x piloty INTI 2 kanałowe

• 1 x zestaw fotokomórek EPM (nadajnik + odbiornik)

Siłownik NICE WINGO3524 do bram skrzydłowych

• Zasilanie silnika 24V DC daje większe bezpieczeństwo, lepszą kontrolę nad ruchem bramy oraz możliwość bardziej intensywnej pracy.

• System fotokomórek zwiększa bezpieczeństwo, wykrywając przeszkody na drodze bramy.

• Funkcja furtki umożliwia częściowe otwarcie bramy, co jest przydatne np. przy przechodzeniu pieszym.

• Dzięki opatentowanemu rozmieszczeniu wewnętrznych elementów, siłownik pracuje cicho.

Specyfikacja techniczna:

• Zasilanie silnika: 24V DC

• Zasilanie centrali: 230V

• Ilość cykli: 30 cykli/h

• Maks. pobór mocy: 85 W

• Stopień zabezpieczenia: IP 44

• Siła ciągu: 1500 N

• Prędkość przesuwu: 0,012m/s.

• Maks. masa skrzydła: do 400 kg

• Maks. długość skrzydła: do 3,5 m

• Temperatura pracy: -20 °C do +50 °C

• Wymiary (Sz. x W x Gł.): 920 x 98 x 95 mm

• Waga siłownika: 6 kg

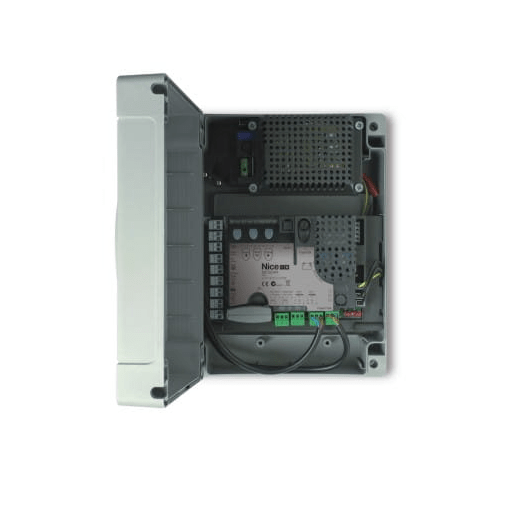

Centrala sterująca centrala NICE MC424L

MC424L to centrala sterująca do bram skrzydłowych, zaprojektowana do obsługi dwóch siłowników 24?V z enkoderem:

• Funkcja autoprogramowania krańcówek — siłowniki same zapamiętują położenia krańcowe bramy podczas konfiguracji

• Możliwość podłączenia akumulatora awaryjnego PS124 — centrala może działać przy braku zasilania sieciowego

• Wbudowane / zintegrowane radio wielosystemowe (multisystemowe): możliwość obsługi protokołów FLO, FLOR, SMILO, OPERA, pamięć do 100 nadajników

• Możliwość integracji z systemem zasilania słonecznego “Solemyo”

Specyfikacja techniczna:

• Zasilanie sieciowe: 230V

• Źródło zasilania silników: 24V DC

• Stopień ochrony: IP 54

• Temperatura pracy: –20?°C do +50?°C

• Waga centrali: ~ 4,1 kg

• Wymiary: 232 x 310 x 122 mm (wymiary obudowy centrali)

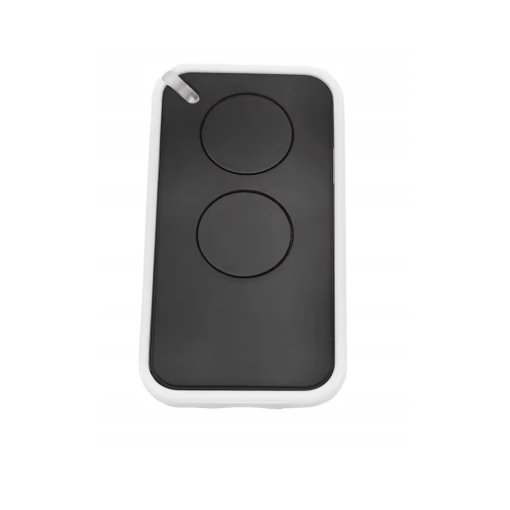

Pilot 2-kanałowy NICE INTI2:

• Ergonomiczny, wytrzymały pilot do sterowania napędami NICE

• Piloty są kompatybilne z wcześniejszymi seriami (FLOR, ONE)

• Łatwe dopasowanie do istniejących odbiorników modułów radiowych OXI / OXI BiDi.

• 2 przyciski, kod zmienny – wysoki poziom bezpieczeństwa

• Obudowy odporne na zarysowania.

Specyfikacja techniczna:

• 2-kanałowy

• zasięg ok. 150 m na zewnątrz (w otwartej przestrzeni), ok. 30 m wewnątrz budynku

• częstotliwość: 433.92 MHz

• Kodowanie sygnału: 72 bitowy kod O Code, kod dynamicznie zmienny (rolling code)

• Klasa ochrony: IP40

• Zasilanie: bateria litowa 3v – typ CR2032

• Temperatura pracy: –20?°C +55?°C

• kolor: czarny

• wymiary: 30 × 56 × 9 mm

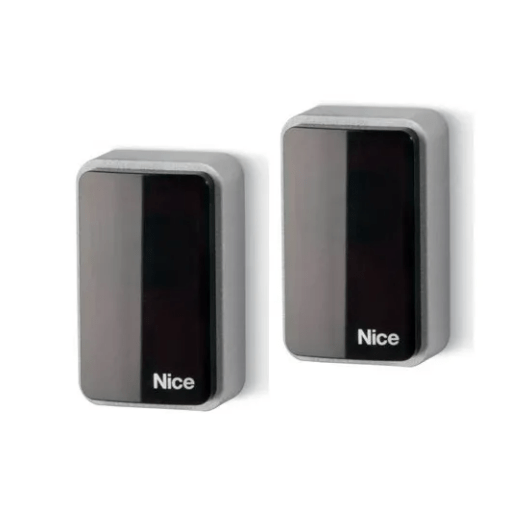

Fotokomórki NICE EPM

• Synchronizacja promienia podczerwieni po podłączeniu zasilania

• Kompaktowy rozmiar i estetyczny wygląd

• Ochrona przed zakłóceniami – nadajnik działa tylko z dedykowanym odbiornikiem

• Estetyczne wykonanie i trwała obudowa

Specyfikacja techniczna:

• zasilanie: 24V DC

• zasięg: do 30 m

• Kąt widzenia / detekcji: ok. 10°

• Technologia komunikacji: Przewodowa

• stopień ochrony: IP 44

• zakres temp. pracy: –20?°C do +50?°C

• obudowa i montaż: obudowa poliwęglanowa, odporna na warunki zewnętrzne

• wymiary: 50 x 30 x 80 mm

Zastosowanie:

Napęd Nice Wingo 3524 to nowoczesne i niezawodne rozwiązanie do automatyzacji bram dwuskrzydłowych, przeznaczone głównie do zastosowań przydomowych. Obsługuje skrzydła o długości do 3,5 m i wadze do 400 kg. Idealnie sprawdzi się przy domach jednorodzinnych, działkach rekreacyjnych oraz małych wspólnot mieszkaniowych.

Siłowniki działają na bezpiecznym napięciu 24 V DC, zapewniając płynną i cichą pracę oraz umożliwiając intensywniejsze użytkowanie. Dzięki funkcjom łagodnego startu i zwolnienia, systemowi wykrywania przeszkód oraz opcji częściowego otwarcia (tzw. funkcji furtki), napęd gwarantuje wysoki komfort i bezpieczeństwo użytkowania.

Model Wingo 3524 wyróżnia się prostą i stabilną konstrukcją, odporną na warunki atmosferyczne. Może być montowany na słupkach metalowych, betonowych lub murowanych. Jest szybki i wygodny, a system ręcznego odblokowania pozwala na obsługę bramy nawet w przypadku braku zasilania. Dodatkowo, opcjonalne podłączenie akumulatora awaryjnego umożliwia działanie napędu podczas przerw w dostawie prądu.

Dlaczego warto wybrać ten produkt?

Napęd Wingo 3524 został zaprojektowany z myślą o długotrwałej i niezawodnej pracy. Solidna konstrukcja oraz wysokiej jakości materiały zapewniają odporność na intensywne użytkowanie oraz trudne warunki atmosferyczne. Przemyślana budowa i dołączone elementy montażowe sprawiają, że instalacja napędu jest szybka i prosta. Obudowa odporna na korozję i czynniki zewnętrzne gwarantuje bezawaryjną pracę przez wiele lat.

Funkcje takie jak łagodny start i zwolnienie, system wykrywania przeszkód oraz możliwość częściowego otwarcia bramy (funkcja furtki) zapewniają komfort i bezpieczeństwo codziennego użytkowania. Automatyzacja bramy skrzydłowej pozwala na wygodne i szybkie otwieranie oraz zamykanie bez konieczności wysiadania z samochodu, co znacząco oszczędza czas i podnosi komfort na co dzień.
